太陽能移動式箭頭交通信號燈安裝說明書
常規4面3燈箭頭太陽能移動式交通信號燈安裝說明書36路印刷版.doc
整機圖片
一、太陽能移動信號燈結構：（如圖1）
由本公司自主研發設計的一體化太陽能移動式交通信號燈主要由四大部分組成：
1. 單晶硅太陽能電池板；(圖1-1)
2. 紅綠燈一體化燈箱；(圖1-2)
3. 信號燈燈桿；(圖1-3)
4. 信號燈可移動底座；(圖1-4)
配置：
太陽能板： 18V/160W 單晶硅太陽能板，蓄電池：12V/160AH 免維護深循環鉛酸電池
4面3燈箭頭分別左轉紅黃綠，直行紅黃綠，右轉紅黃綠。
可連續工作10-15個陰雨天
產品尺寸：燈頭尺寸：1050*370*370MM，中間桿：1100*114MM，底座：900*900*500MM，（大拖車1900*1400*700MM）
安裝總高度3.2米。

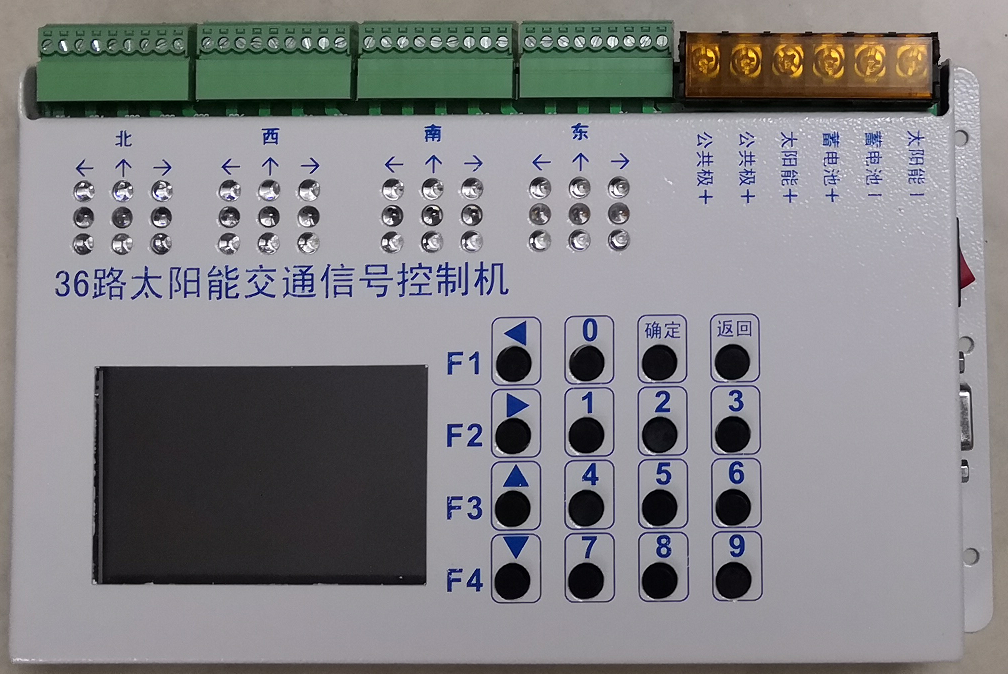

二、太陽能信號控制機圖：
三、產品結構部分介紹：
A、信號燈可移動式底座：
移動式燈箱的結構由：手拉桿、戶外防水箱、蓄電池、信號控制系統、?100剎車輪組成；
B、信號燈固定式主桿：
信號燈不可升降式主桿由：上法蘭盤、下法蘭盤、定桿、組成；
C、紅綠燈一體化燈箱：
紅綠燈一體化燈箱由：四面防水燈箱、燈芯、遮陽板組成
D、太陽能發電光伏板：
太陽能發電光伏板由：太陽能電池板、安裝支架組成；
四、移動式紅綠燈安裝教程：
1、太陽能板的組裝
2、燈箱與帽檐的安裝:將帽檐彎成半圓狀，用螺絲固定即可
3、底座與燈桿、燈箱、太陽能板的組裝
（1）底座與燈桿的連接
（2）燈桿與燈箱的連接
（3）太陽能板與燈箱的連接
4、信號機的接線
信號機端子插端子線，燈箱東南西北端口對接信號機的東南西北端口。太陽能線為三芯線，藍色接太陽能板負極，棕色接太陽能板正極，黃色接公共極。按設置，按數字8系統信息，如白天電池電壓上升表示太陽能板能正常充電。（所有線出廠均貼有標簽，按標簽指示接線即可）。

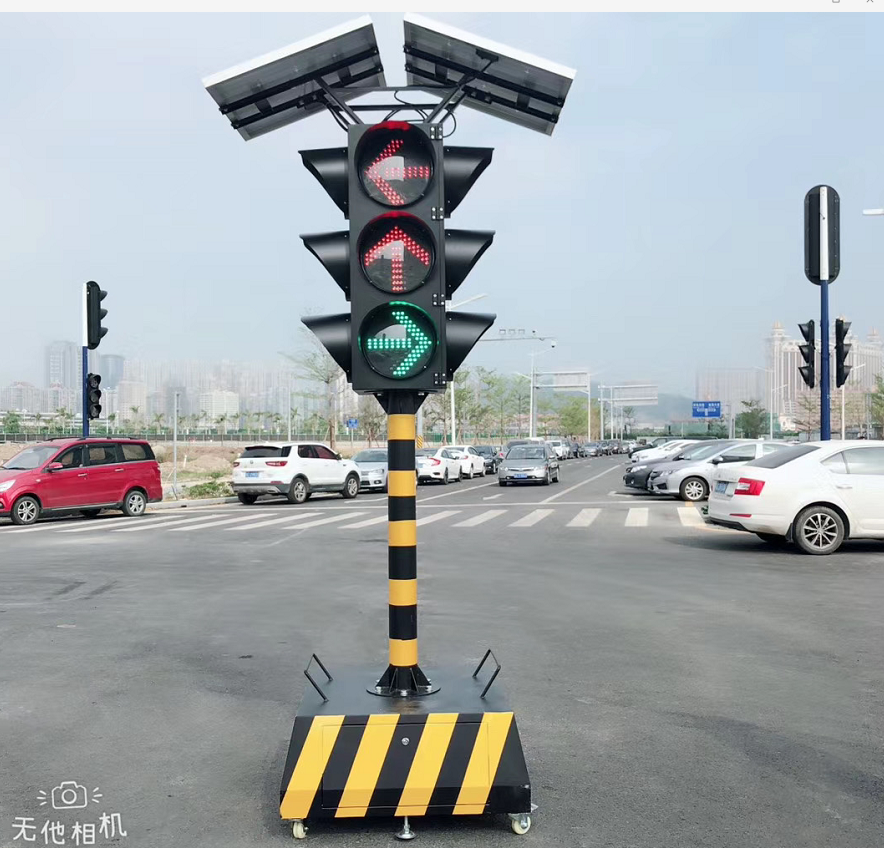

5、安裝完畢后實物圖
推到指定位置后，踩下鎖緊輪子，并放下支撐腳。
五、運行信號燈
為了保證連接是正常的，在通電測試之前請先檢測號安裝是否有松動，檢查好之后就可以打開信號機側面的電源總開關工作了。
六、信號燈常見故障簡修與排除：
序號 | 故障 | 檢查 | 排除故障 |
1 | 全天侯黃閃 | 1、先檢察黃閃指示燈是否閃爍或沖突指示燈在亮； 2、或者液晶屏顯示時間設置錯誤。 | 1、先檢查平日方案或假日方案是否模式設置為黃閃或時段設置有沖突； 2、檢察時間設置，重新設置時間； |
2 | 無輸出 | 1、保險是否熔絲； 2、開關是否關閉； 3、模式是否設置為關機。 4、電池電壓是否欠壓，進入保護，液晶屏可顯示 如電池電壓低于11V，進入保護狀態。 | 1、更換5A的保險絲 2、把開關打開； 3、把方案模式設置為所需要的模式01或模式02 4、給蓄電池進行充電4到8個小時 |
七、材料配制清單：
序號 | 產品名稱 | 單位 | 數量 | 備注 |
1 | 太陽能發電光伏板 | 個 | 2 | 含安裝支架 |
2 | 紅綠燈一體化燈箱 | 個 | 1 | |
3 | 信號燈燈桿 | 個 | 1 | |
4 | 信號燈可移動底座 | 個 | 1 | |
5 | M16×40螺絲 | 個 | 8 | 帶墊片固定上/下法蘭盤 |
6 | M12×25螺絲 | 個 | 4 | 帶墊片固定能板支架與燈箱 |
7 | M8*25螺絲 | 個 | 8 | 帶墊片固定太陽能板與支架 |
7 | M4×8自攻螺絲 | 個 | 64 | 固定遮陽板 |
8 | 安裝使用說名書 | 份 | 1 | |
9 | 合格證 | 份 | 1 | |
信號機說明如下：
概述：
太陽能交通信號控制機是一款交通信號燈控制器，用于太陽能發電系統供電的移動紅綠燈，實現對路口交通流的有效控制。控制器采用多時段多方案控制方式，具有36路獨立輸出，可以控制12組紅黃綠燈組。具有功能強大，性能穩定，安裝方便，操作簡單等優點。
產品特點：
多時段多方案。可設置12個時段，18種方案可在任何時段隨便調用。
自定義相位。用戶可根據實際需要，自己編輯運行方案。
彩色顯示屏。彩色設置界面，簡單直觀，顯示設置的參數和燈組狀態。
電池保護。獨立的電池過充過放保護功能，關機也能保護電池充放電。
手動功能。具有手動步進、不沖突強制綠、全紅、黃閃等功能。
遙控功能。遙控版本信號機可使用遙控器人工控制綠燈放行。
調光功能。具備自動調光和手動調光功能。
數據保存。時段、方案等工作參數可保存10年。
時間保存。使用高精度時鐘芯片，掉電可保存時間半年不出錯。
36路驅動。36路輸出，每路可通過電流>5A。
安裝簡便。輸入輸出端子排列整齊，標示明確。
節能環保。超低功耗，自身靜態功耗<0.3W，盡可能增加移動紅綠燈續航時間。
產品參數：
外殼材質：金屬外殼，表面烤漆。
外形尺寸：236*150*30mm。
時 段：12個時段，可以調用任何方案。
方 案：18個方案，包括黃閃、全紅、滅燈，其中8~17是自定義方案。
相位時間：0~255秒可設。
頻閃設置：黃閃，機動綠燈閃0~99秒
亮度調光：100%，75%，50%，25%，自動
輸入電壓：DC12V±20%。
輸出電流：每路5A ，總電流≤20A。
太陽能板：≤10A*18V。
靜態功耗：＜0.3W。
輸出端口：36路。
工作溫度：-35℃ ~ 75℃
工作濕度：≤95%
執行標準：參照GB25280-2010相關規定
基本概念：
1.周期：
信號燈色按設定的相位順序顯示一周所需的時間。
2.相位：
在一個信號周期內，同時獲得同一通行權的一個或多個交通流的信號顯示狀態。
3.方案：
路口關于相位設置、相位序列設置、信號配時的有序集合。
4.多時段控制：
根據交通需求的變化情況，把一天分成多個時間段，不同的時段按預設的方案運行。
面板說明：

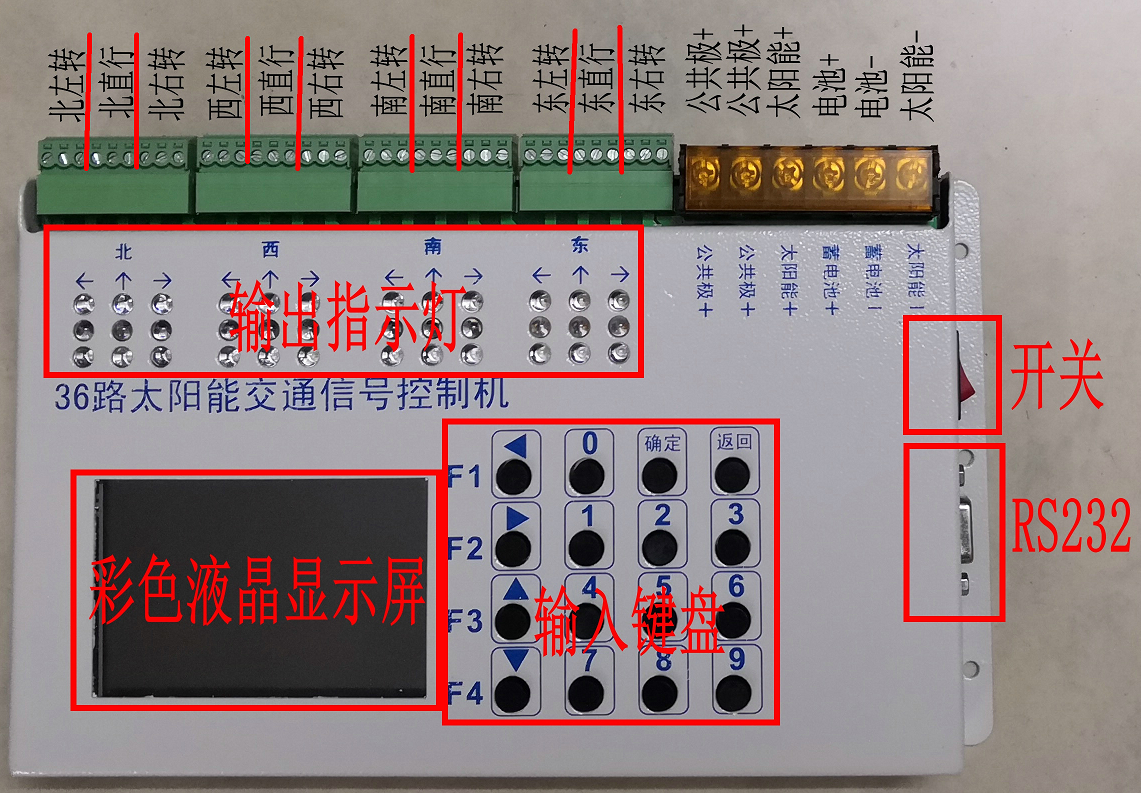

圖2：太陽能交通信號控制器面板圖
如上圖所示，信號控制器由液晶顯示屏、鍵盤、模擬顯示、RS232通訊接口、輸入接線端和輸出接線端組成。
彩色液晶顯示屏：顯示信號機運行參數、設置菜單和相位狀態。
鍵盤：用于設置信號機參數，有數字鍵、方向鍵、設置鍵、返回鍵、確定保存鍵等。詳細使用說明請參考“設置操作”。
輸出指示燈：顯示輸出的狀態。
輸入端子：接太陽能板、蓄電池和信號燈公共正極。
輸出端子：4個，每個代表一個方向路口的3組燈，分別接各個信號燈的負極。
RS232接口：用于連接電腦通訊，波特率9600bps，數據8位，停止1位，無效驗位。
電源開關：控制總電源的通斷。
設置操作：
打開電源開關，信號機先黃閃10秒，再全紅10秒，然后按預設方案運行。此時顯示屏顯示當前運行參數，包括運行方案、相位、步長、剩余時間。如圖3所示，當前運行的是方案03，相位01，相位1的時間（步長）是30秒，剩余時間15秒。具體相位燈色參看方案表，方案3的相位1。
1.設置菜單：
按“確定”鍵進入設置菜單，如圖4所示。通過數字鍵選擇具體設置選項，例如按數字“1”就進入系統時間設定。按“返回”鍵退出，回到當前運行顯示，如圖3.
2.時間設置：
在設置菜單目錄，按“1”進入時間設置，如圖5所示。按“↓”方向鍵移動，相應位置紅色提示，按數字鍵設置。0~6數字分別對應星期日至星期六。本菜單采用即時保存方式，改變數據馬上保存。按“返回”鍵回到設置菜單。
3.方案授時：
在設置菜單目錄，按“2”進入方案授時，設定各個相位的時間。如圖6所示，方案選項位置紅色，輸入方案03，則馬上顯示方案03的相位01至08的時間，紅色位置跳到相位01，并且顯示屏顯示相位01的燈組狀態，如圖7所示。方向鍵“↑”和“↓”移動輸入位置，相應位置紅色，顯示屏顯示該相位的狀態。方案號03~18有效，相位時間0~255秒，如果無需運行某個相位，把該相位時間設置為0即可。設置完畢請按“確定”鍵保存，并提示保存成功，如圖8所示。按“↑”或“↓”方向鍵移動光標到方案位置進行其他方案配時，或按“返回”鍵回設置菜單。
4.時段設置：
在設置菜單目錄，按“3”進入時段設置，如圖9所示。按“←”或“→”方向鍵變換時段號，按“↑”或“↓”方向鍵設置時間和方案，對應位置紅色。一共可設置12個時段，在任意時段可使用任何方案。順序時段的時間是連續的，從00:00到23:59，假如時段2的結束時間為23:59，則不再執行時段2以后的設置。時段設置好必須按“確定”鍵保存，圖10表示成功保存。按“返回”鍵回到設置菜單目錄。
5.過渡閃爍：
在設置菜單目錄，按“4”進入過渡閃爍設置，如圖11所示。通過“↑”“↓”方向鍵選擇需設置項，相應位置紅色，數字鍵輸入0~99秒綠燈閃爍時間；黃閃用“←”“→”方向鍵選擇“閃爍”或“常亮”。按“確定”鍵保存設置，如圖12所示。按“返回”鍵回到設置菜單目錄。
6.手動控制：
在設置菜單目錄，按“5”進入手動控制選項，如圖13所示。有強制放行的方向綠，有全紅、黃閃和手動步進功能。通過1~9數字鍵選擇選項，按“手動步進”功能鍵9，當前運行方案進入手動步進，按一下“9”進入下一個相位。按“返回”鍵退出手動控制，并返回設置菜單目錄。
7.相位編輯：
在設置菜單目錄，按“6”鍵進入相位編輯，如圖14所示。可以自定義相位的方案是08~17，其他方案無效，每組輸出都可以設置成“無”“紅”“黃”“綠”，注意不要設置成沖突的相位。通過“↑”“↓”方向鍵選擇需設置的燈組，對應的位置紅色，按“1”亮綠燈，按“2”亮紅燈，按“3”亮黃燈，按“0”此組燈不亮，顯示屏顯示相應方向的燈組顏色。左右“←”“→”方向鍵切換相位號。設置完請按“確定”鍵保存設置，成功保存如圖15所示。按“返回”鍵回到設置菜單目錄。
8.亮度調節：
在設置菜單目錄，按“7”進入亮度設置，如圖16所示。通過數字鍵0~4選擇，選擇“自動”調光時，白天亮度100%，晚上亮度50%。按“返回”鍵回到設置菜單目錄。
9.系統信息：
在設置菜單目錄，按“8”鍵進入系統信息顯示，包括日期、時間、星期和電池電壓，如圖17所示。按“返回”鍵返回設置菜單目錄。
故障檢修：
故 障 現 象 | 解 決 方 法 |
運行出錯或者不運行 | 檢查電源開關是否被關閉；電池是否失效。信號機時間設置是否正確，時段設置是否正確，方案設置配時是否正確。 |
長亮，不受控 | MOS管可能燒壞，更換MOS管。 |
白天亮，晚上不亮 | 蓄電池接觸不良或者損壞，更換蓄電池試試。 |
保修期限：
本產品免費保修一年，人為損壞、自然災害、交通事故等原因損壞不在免費保修范圍。一年后有償提供產品配件維修或固件更換。
注意事項：
非專業技術人員嚴禁對產品進行拆卸，否則不予保修。
確保時間設置正確。時段設置調用的方案有配時。
室外使用時，信號機必須裝在控制箱，必須有良好的防塵防水設計。
定期清理太陽能電池板上的灰塵污物，確保良好的充電效果。
本《使用說明書》自2018年9月20日起執行，本公司保留修改《使用說明書》的權限，當新版《使用說明書》被使用時，老版《使用說明書》即自動停用，恕不另行通知。
附件1：相位表
方案00：黃閃
方案01：熄燈
方案02：全紅
方案08~方案17：自定義方案，用戶自行設
方案03：4個方向獨立放行，每個方向左直右一起放行
方案4：4個方向獨立放行，每個方向右轉常亮綠燈， 直行左轉一起放行
方案5：對向放行，雙向先直行右轉，再放左轉
方案6：對向放行，左直右同時走
方案7： 對向放行，雙向先直行，再放左轉，右轉常亮綠燈
注意事項：
1、開門方向?yàn)槟?門對面是北 門左邊是西 門右邊是東。
2、為保證陰雨天正常工作，請將亮度調到25%
3、按設置，按數字8系統信息，可顯示電池電壓，如白天電池電壓上升表示能正常充電
